哥们搁某鱼买的板子，奈何没有固件能刷，索性送我一块

捡漏直通车

  • ￥149 点击直达 卖完了

    • RAM 4G
    • eMMC 128G
    • SATA: 接口和电源接口没焊
    • PCIe: 接口, 时钟, LDO 供电没焊

  • ￥158 点击直达

    • RAM 4G
    • eMMC 32G
    • RTC时钟: 无电池
    • 网口: GMAC0 没焊
    • SATA: 接口和电源接口没焊
    • PCIe: 接口, 时钟, LDO 供电, 电感没焊

  • ￥168 点击直达

    • RAM 4G
    • eMMC 128G
    • SATA: 接口和电源接口没焊
    • PCIe: 接口, 时钟, LDO 供电没焊

  • ￥188 点击直达 卖完了

    • RAM 16G
    • eMMC 16G

外观

外观 - 硬件接口 - 硬件手册 2.1 第9页

  • GMAC0: eth1 (OpenWrt LAN)
  • GMAC1: eth0 (OpenWrt WAN)

  • USB3.0_2 / OTG: 刷机接口
    USB3.0_2 必须使用 USB 2.0 A2A (公对公) 的线, A2C 的线试过不行
    旁边有一个 HOST/DEVICE 切换, 确保挡位在 DEVICE 上

    刷完要接设备把挡位切到 HOST, 不知道什么区别请自行询问 GPT "USB HOST DEVICE模式区别"
  • UART2 (DEBUG): TTL 调试接口
    从上到下依次是 VCC TX RX GND (VCC不接，对应 CH341A，TX接RXD, RX接TXD)
    波特率 1500000 8N1 (部分TTL模块不兼容 1.5M, 推荐 CH341A)

元件/配件

规格

  • SoC: RockChip RK3568 ARM64 (4 核心)
  • eMMC 储存: 16-128 GB
  • RAM 内存: 2-8 GB
  • 电源: DC 12V 2A
  • 有线网卡: 2x YT8521SC RGMII (10/100/1000 Mbps)
  • 无线网卡: 802.11b/g/n/ac/ax 双频
  • LED:
    Power: AlwaysOn
    User: GPIO
  • 按钮:
    VOL+: SARADC/0 <35k µV>
    VOL-: SARADC/0 <450k µV>
    Power/Reset: PMIC 供电 RK809
  • CAN
    CAN/1: 4-pin (PH 2.0)
  • PWM
    PWM/4: 屏幕背光 DSI/0 DSI/1
    PWM/7: IR 红外线接收器 [可能需要自己焊]
  • UART:
    UART/2: Debug TTL - 1500000 8N1 (1.25mm)
    UART/3: TTL (PH 2.0)
    UART/4: TTL (PH 2.0)
    UART/8: AP6275S 蓝牙
    UART/9: TTL (PH 2.0)
  • I2C:
    I2C/0: PMIC 供电 RK809
    I2C/1: 触摸屏 DSI/0 DSI/1
    I2C/4: 摄像头
    I2C/5: RTC@51 PCF8563
  • I2S:
    I2S/0: miniHDMI 音频输出
    I2S/1: RK809 音频编码器
    I2S/3: AP6275S 音频输出
  • SDMMC:
    SDMMC/0: microSD (TF) 卡槽
    SDMMC/2: AP6275S SDIO WiFi 网卡
  • 摄像头: 1x CSI
  • 视频: miniHDMI / DSI0 (MIPI/LVDS) / DSI1 (MIPI/EDP)
  • 音频: miniHDMI / 板载麦克风 / 扬声器接口 / SPDIF 光纤输出接口 / 3.5mm 耳机 / AP6275S 蓝牙
  • USB:
    USB 2.0 HOST x2
    USB 2.0 HOST x3 (4-pin)
    USB 2.0 OTG x1 (shared with USB 3.0 OTG/HOST) [可能要自己焊接口]
    USB 3.0 HOST x1
    USB 3.0 OTG/HOST x1
  • SATA: 1x SATA 3.0 带有 4-pin 电源 [可能要自己焊接口]
  • PCIe: 1x PCIe 3.0 x2 (x4 接口) [可能要自己焊时钟和接口]

已知问题

  • SATA / PCIe 接口供电不高, 大功率建议换大电源或者外接
  • 有线网卡黄灯不插线也会亮, 属于硬件 Bug, 能软件修
  • 选择 b/g/n/ac 时 WiFi 网卡永远使用 ax (WiFi6)
  • 无线网卡驱动可能与 WPA3 不兼容
  • 主线内核没有 IR 和 蓝牙音频 驱动
  • 驱动不支持 WiFi6
不过 WiFi 网卡永远使用 WiFi 6, 即使驱动不支持 (什么强兼驱动...)

刷机教程

目前还在进行上游化

固件源码

固件下载

刷机工具包

进入 Maskrom

  • 预装原厂系统

按 VOL+/Recovery 键上电, 默认进入 Loader 模式, 打开 RkDevTool 选高级模式, 点击 <进入 Maskrom>

  • 短接

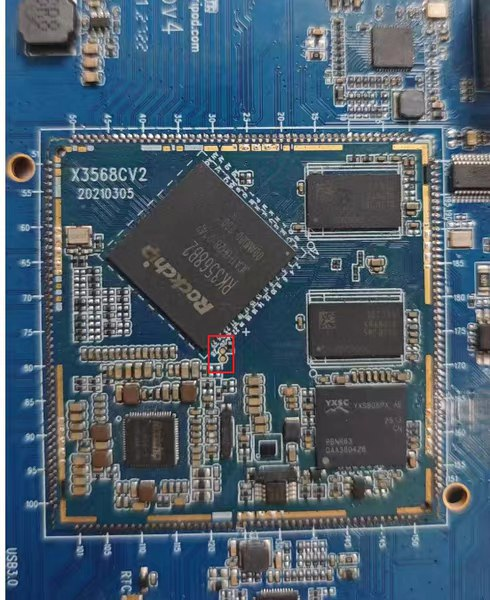

核心板 - 短接点

短接两个点上电即可

刷机

解压 tar.gz 或者 7z 的包, 得到 img

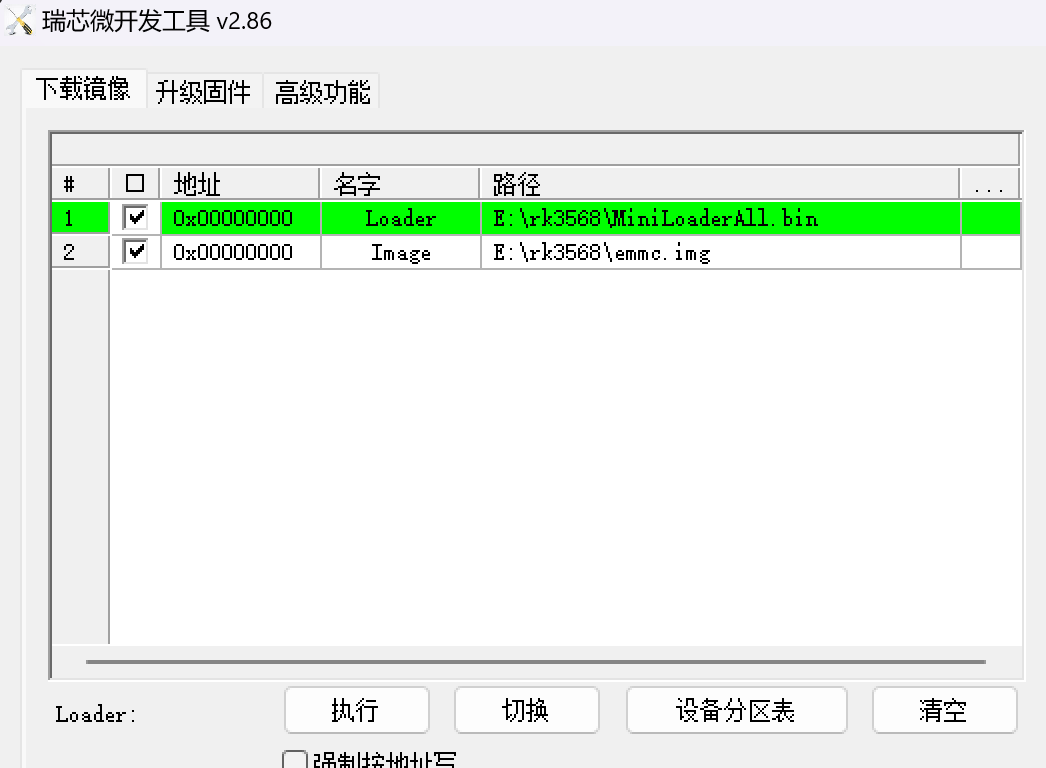

RkDevTool 下载镜像

在 RkDevTool 选择 下载镜像, 选择 Loader 和 Image 位置后点击执行

如果刷不进入勾选 <强制按地址写>

如果碰见 "IDB 失败", 高级设置

资源
