群友白送的板子，有点类似之前的 X3568 v4 (布局一模一样 看上去都是公版改个名)

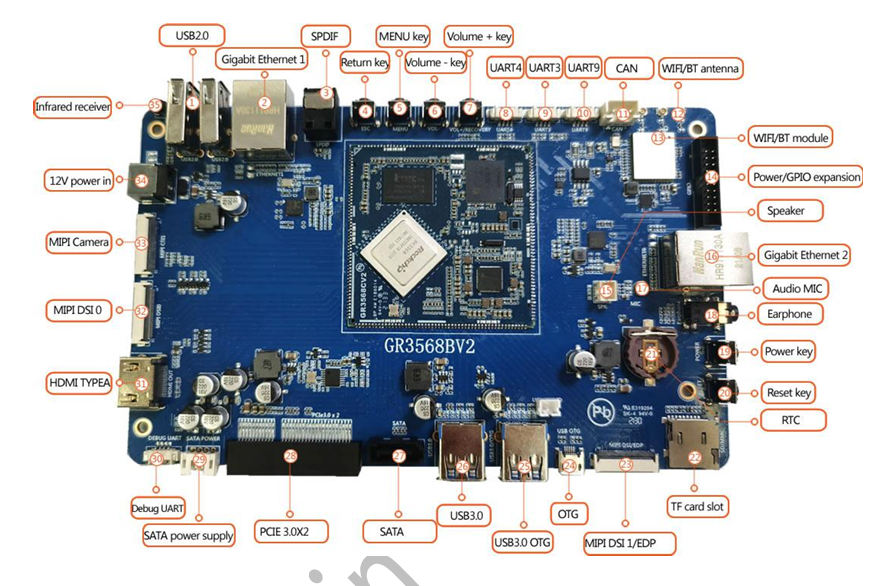

外观
- Gigabit Ethernet 1: eth0 (OpenWrt WAN)
- Gigabit Ethernet 2: eth1 (OpenWrt LAN)
- USB3.0 OTG / OTG: 刷机接口
USB3.0 必须使用 USB 2.0 A2A (公对公) 的线, A2C 的线试过不行 - UART2 (DEBUG): TTL 调试接口
从左到右依次是 VCC TX RX GND (VCC不接，对应 CH341A，TX接RXD, RX接TXD)
波特率 1500000 8N1 (部分TTL模块不兼容 1.5M, 推荐 CH341A)
配件
规格
- SoC: RockChip RK3568 ARM64 (4 核心)
- eMMC 储存: 16-128 GB
- RAM 内存: 2-16 GB
- 电源: DC 12V 2A
- 有线网卡: 2x RTL8211F RGMII (10/100/1000 Mbps)
- 无线网卡: 802.11b/g/n/ac/ax 双频
- LED:
Power: AlwaysOn
User: GPIO - 按钮:
ESC: SARADC/0 <1100k µV>
MENU: SARADC/0 <1400k µV>
VOL-: SARADC/0 <430k µV>
VOL+: SARADC/0 <50k µV>
Power/Reset: PMIC 供电 RK809 - CAN
CAN/1: 4-pin (PH 2.0) - PWM
PWM/4: 屏幕背光
PWM/5: 屏幕背光
PWM/7: IR 红外线接收器 - UART:
UART/2: Debug TTL - 1500000 8N1 (1.25mm)
UART/3: TTL (PH 2.0)
UART/4: TTL (PH 2.0)
UART/8: AP6356S 蓝牙
UART/9: TTL (PH 2.0) - I2C:
I2C/0: PMIC 供电 RK809
I2C/1: 触摸屏
I2C/4: 摄像头
I2C/5: RTC@51 PCF8563 - I2S:
I2S/0: HDMI 音频输出
I2S/1: RK809 音频编码器
I2S/3: AP6356S 音频输出 - SDMMC:
SDMMC/0: microSD (TF) 卡槽
SDMMC/2: AP6356S SDIO WiFi 网卡 - 摄像头: 1x CSI
- 视频: HDMI / DSI0 (MIPI/LVDS) / DSI1 (MIPI/EDP)
- 音频: HDMI / 麦克风 / 扬声器接口 / SPDIF 光纤输出接口 / 3.5mm 耳机 / AP6275S 蓝牙
- USB:
USB 2.0 HOST x2
USB 2.0 OTG x1 (和 USB 3.0 OTG/HOST 共享)
USB 3.0 HOST x1
USB 3.0 OTG/HOST x1 - SATA: 1x SATA 3.0 带有 4-pin 电源
- PCIe: 1x PCIe 3.0 x2 (x4 接口)
已知问题
- SATA / PCIe 接口供电不高, 大功率建议换大电源或者外接
- 无线网卡驱动可能与 WPA3 不兼容
- 主线内核没有 IR 和 蓝牙音频 驱动
固件列表
上游化进行中
固件源码
- Linux Kernel PR
- U-Boot PR: TBD - 等待 Linux kernel
- ImmortalWrt PR
- Armbian PR
